Lisävaruste

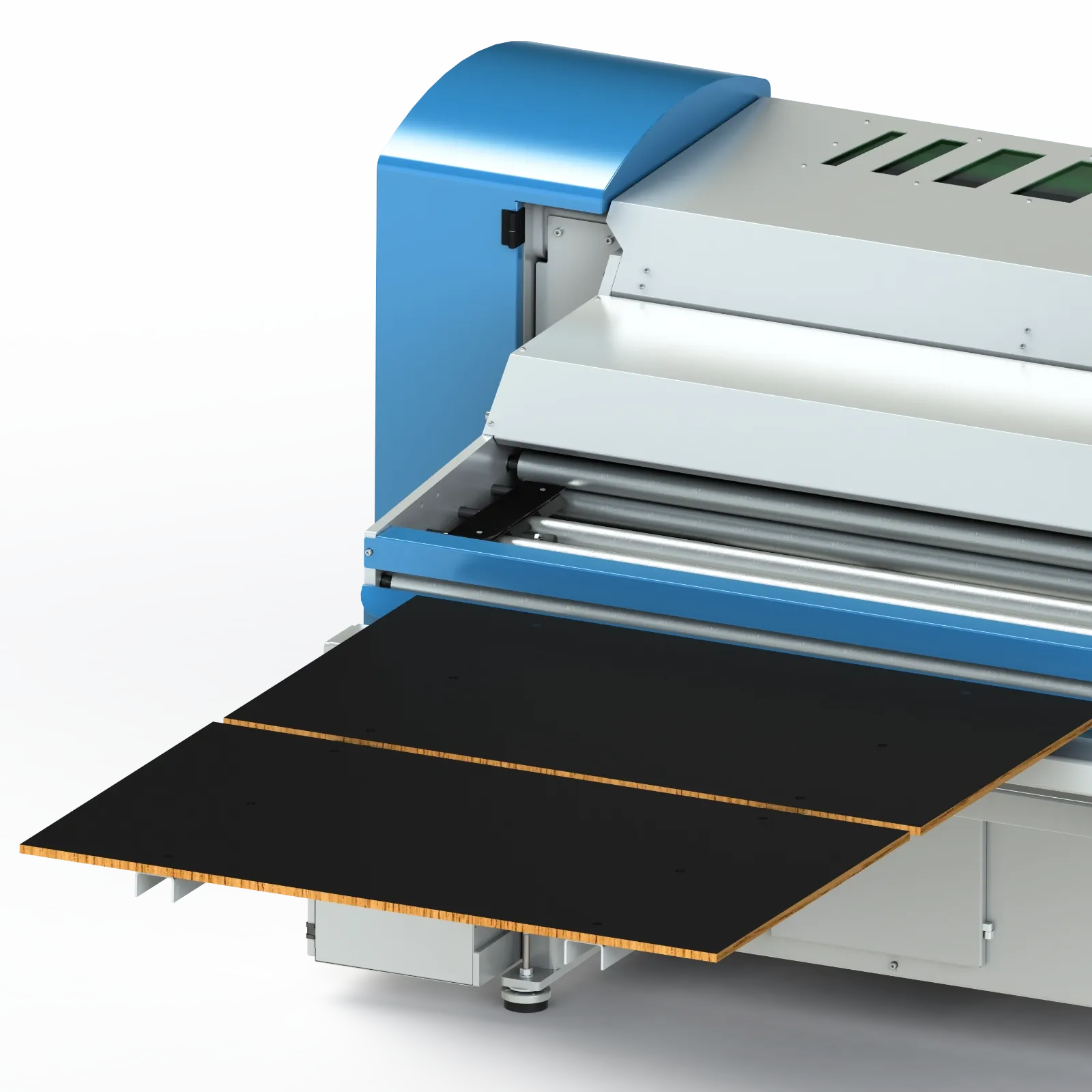

Hydraulinen syöttöpöytä
Syöttöpuolen taittuva tukipöytä. Se tukee levyä teloille asti, joten materiaalia ei tarvitse kannatella käsin.

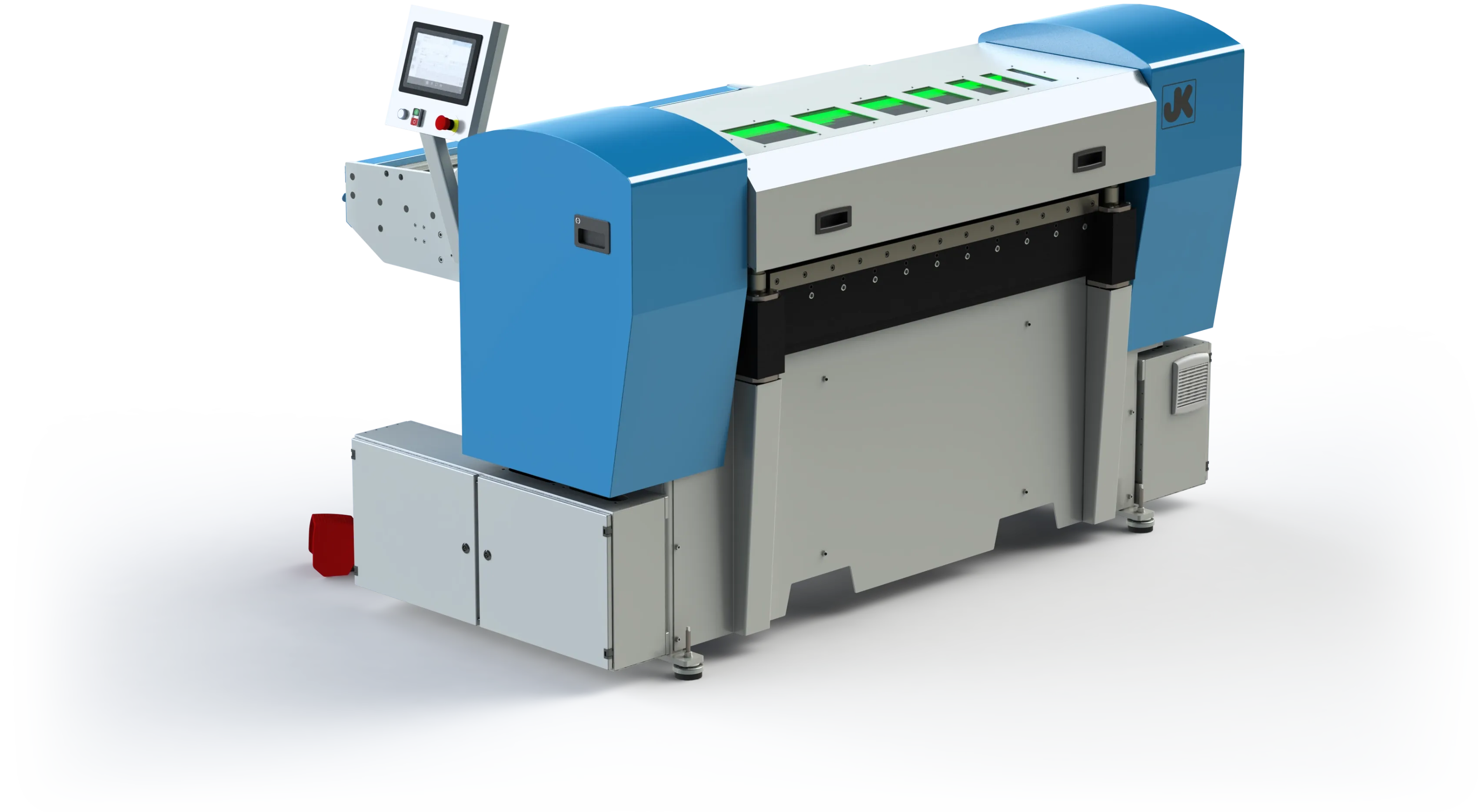

Blade Pilot
BP-1250
Automaattinen rainaleikkurimme tarjoaa täysin automaattisen ratkaisun ohutlevyjen käsittelyyn.
Kone on suunniteltu tarkkuutta ja korkeaa tuottavuutta varten, ja se yhdistää automaattisen terien siirron, giljotiinileikkauksen sekä integroidun oikaisun.
Järjestelmä minimoi manuaaliset asetukset ja käsittelyn, ja varmistaa tasalaatuiset tulokset laajalla ohutlevyvalikoimalla.
Prosessi
Näin linja toimii
-
Kelan syöttö
Materiaali tulee linjaan kelalta. Kelan leveys 210–1250 mm. Levynauhan syöttö automaattisella syöttöavustuksella.
-
4-telainen oikaisu vakiona
Nelitelainen yksikkö, jossa on kaksi moottoreilla säätyvää ylätelaa, oikaisee levyn ennen leikkausta. Materiaalikohtaiset arvot tallennetaan ja valitaan ohjauksesta. Lisävarusteena on saatavana 6-telainen oikaisu, jossa on kolme moottoreilla säätyvää ylätelaa.
-
Halkaisuterät

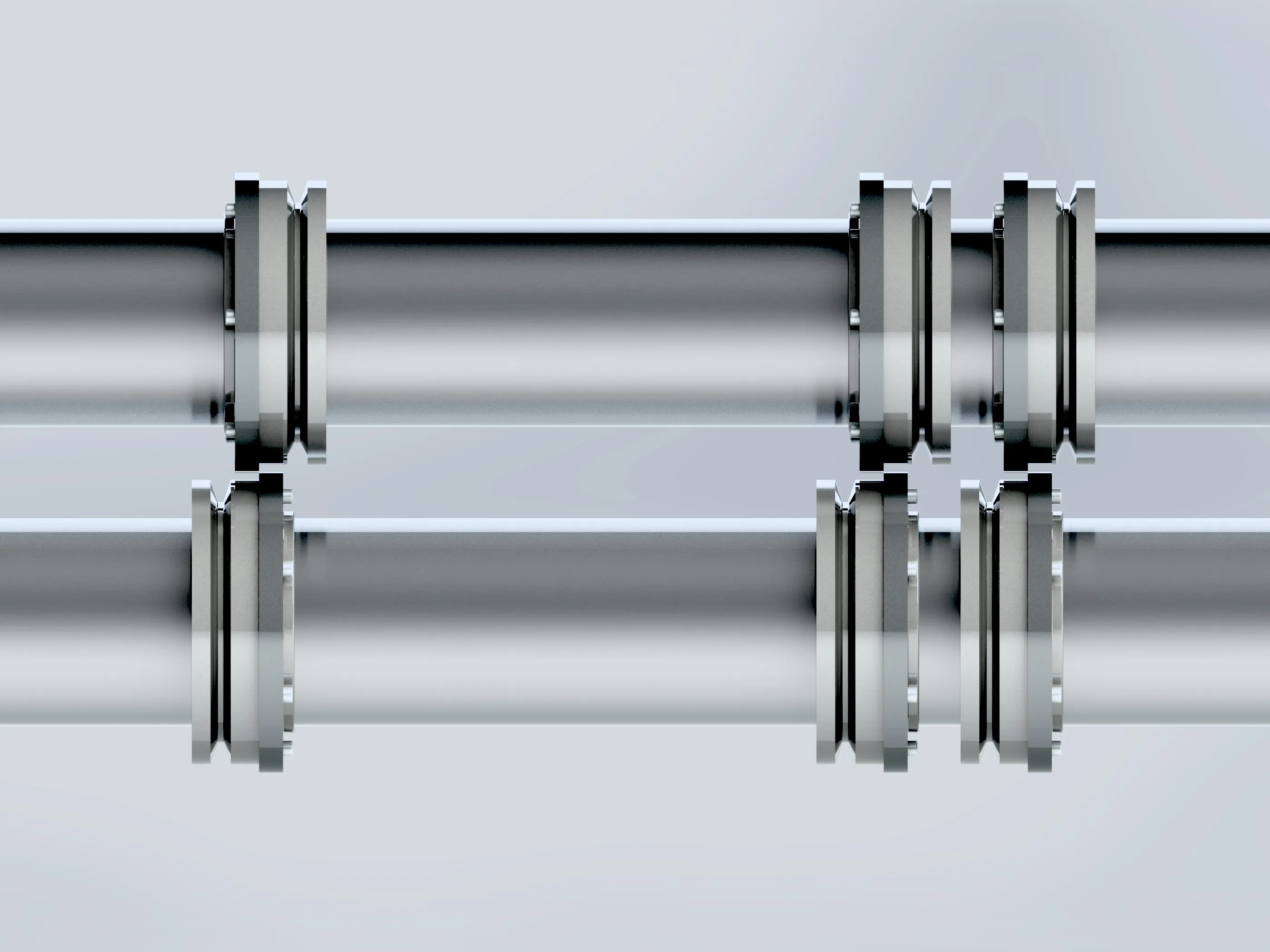

Enintään 8 paria pyöröteriä halkaisee levyn rainoihin, kapeimmillaan 65 mm leveisiin. Asemointi ja kiinnitys ovat täysin automaattisia.
-
Giljotiinikatkaisu
Giljotiinileikkuri katkaisee rainat määrämittaan samassa ajossa, leikkuutarkkuus ±0,8 mm/m.
Automaattinen terien asemointi
Halkaisuyksikössä on enintään 8 paria pyöröteriä, joista 5 paria kuuluu vakiovarustukseen. Jokainen pari asemoidaan ja kiinnitetään automaattisesti, joten leikkuuleveyksien vaihtaminen ei vaadi manuaalista asetusta tai työkaluja.
Automaattinen kiinnitys pitää terät tarkasti linjassa, mikä takaa tasalaatuiset leikkaukset aina 65 mm:n minimileikkuuleveyteen asti.
Automaattinen välyssäätö
Terävälys, ylä- ja alaterän välinen sivuttainen rako, säädetään automaattisesti tallennetun materiaaliasetuksen perusteella. Tallennetun materiaalin valinta ajaa kunkin terän oikeaan sivuttaisvälykseen ilman manuaalista säätöä tai koeleikkauksia.
Koska arvo tulee tallennetuista asetuksista, sama välys toistuu täsmälleen joka kerta, kun materiaali ajetaan.
Automaattinen limityksen säätö
Terien limitys – kuinka syvälle ylä- ja alaterä menevät päällekkäin – säädetään ohjelmallisesti. Tallennetut materiaaliasetukset määrittävät kullekin työlle oikean limityksen, ja kone asettaa sen automaattisesti ohjelman valinnan yhteydessä.
Näin leikkuulaatu toistuu tarkasti vaihtelevilla paksuuksilla ja materiaaleilla ilman käyttäjän toimia töiden välillä.
Lisävarusteet
Lisävaruste

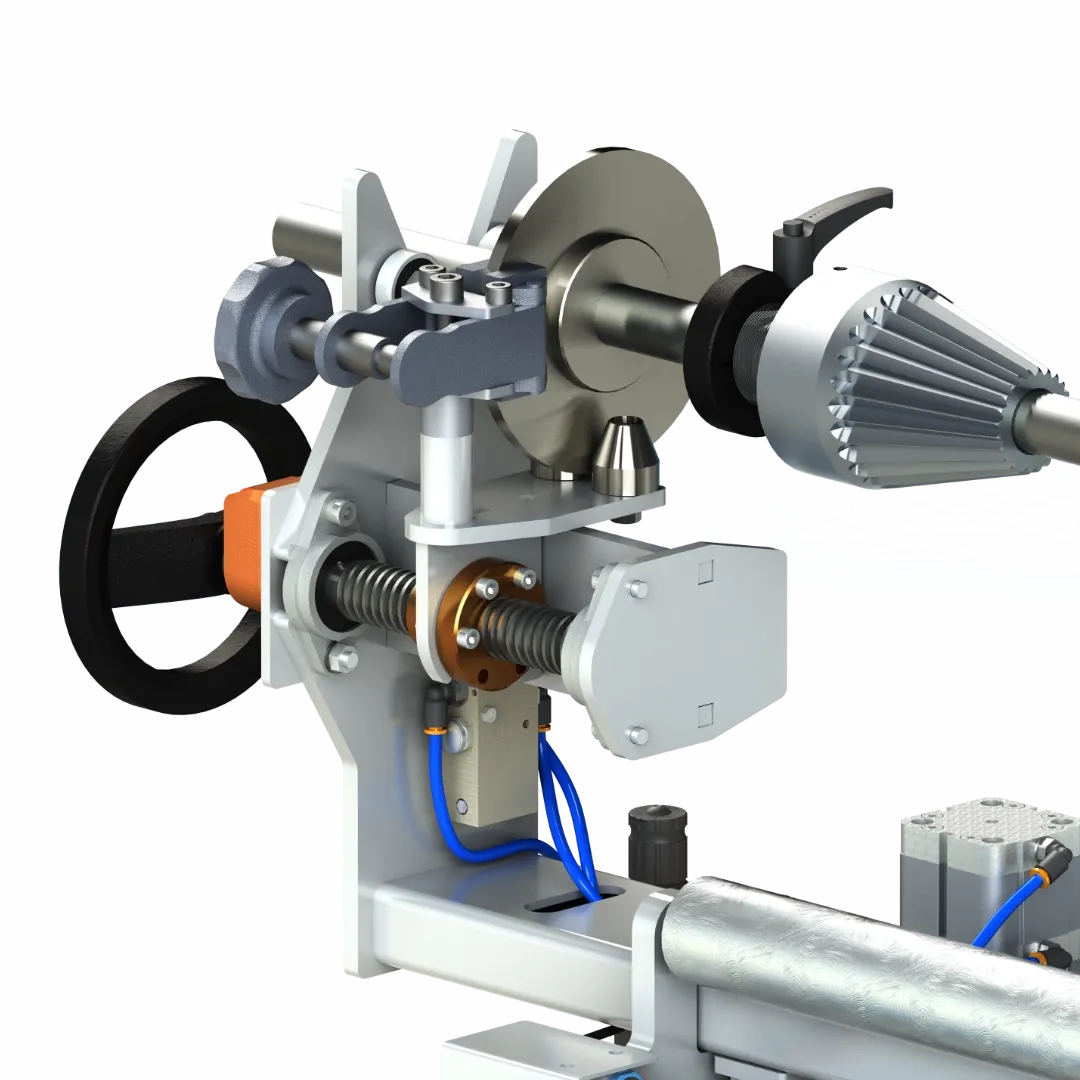

Suojakalvolaite
Levittää suojakalvon levyn pinnalle. Kalvorullan paikka on säädettävissä käsipyörällä.
Tekniset tiedot
| Maksimimateriaalin leveys | 1250 mm |
| Minimimateriaalin leveys | 210 mm |
| Leikkuupaksuus (400 N/mm²) | 0,4–1,25 mm |
| Ruostumattoman teräksen suurin paksuus | 1,0 mm |
| Minimileikkuuleveys | 65 mm (15 mm levyn reunasta) |
| Soveltuvat materiaalit | Ohutlevyt (teräs, ruostumaton, alumiini, kupari jne.) |
| Ratanopeus | Säädettävä, enintään 30 m/min |
| Halkileikkausterät | Enintään 8 paria (5 paria vakiona) |
| Terien säätö | Automaattinen asemointi- ja kiinnitysjärjestelmä |
| Poikkileikkaus | Giljotiinileikkuri |
| Oikaisu | 4-telainen yksikkö, 2 moottorisääteistä ylätelaa |
| Leikkuutarkkuus | ±0,8 mm/m (DIN/ISO 2768 vastaava) |
| Materiaalinkäsittely | Automaattinen syöttöavustus; valmiit osat tulevat ulos linjasta kerättäviksi |
| Oikaisun ohjaus | Materiaalikohtaiset arvot tallennetaan ja valitaan ohjauksen kautta |
| Sähkönsyöttö | 3-vaihe, 400–480 V AC/N/PE, 14 kW / 20 A |
| Paineilma | ~6 bar, noin 30 L/min |
| Koneen paino | 2820 kg |
| Koneen mitat (P × L × K) | 1,7 m × 2,4 m × 1,6 m |
